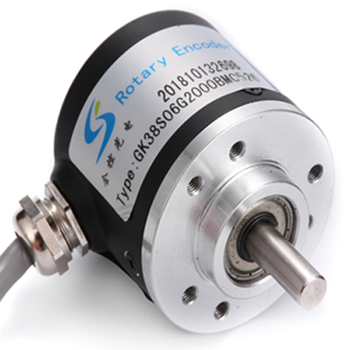

批發零售深圳全控光電旋轉編碼器 現貨推挽輸出旋轉編碼器
旋轉編碼器外徑38毫米
旋轉編碼器軸徑6毫米
旋轉編碼器脈沖數100
旋轉編碼器分辨率100P/R
旋轉編碼器電氣連接方式電纜側出，電纜線長度2米
旋轉編碼器輸出相ABZ三路信號
旋轉編碼器輸出方式 電壓輸出 集電極開路輸出 互補輸出 長線驅動輸出 推挽輸出 差分輸出等可選
旋轉編碼器電壓5-24VDC
深圳全控 旋轉編碼器 壽命長旋轉編碼器 抗干憂旋轉編碼器為不含稅不含運費
批深圳全控旋轉編碼器抗干憂旋轉編碼器可靠性高旋轉編碼器如需了解關于更多旋轉編碼器信息或參數請旺我們或致電我們
旋轉編碼器用途：適用于自動控制、測量、機器人、XX工作臺、注塑機、投影儀、圓盤鞋機、電子設備、印刷包裝機械、計算機設備及數控設備、各種辦公自動化及工控領域等精密工作環境。
旋轉編碼器特點：內部采用ASIC器件，可靠性高，壽命長，抗干擾性能強，不銹鋼主軸具有更高的穩定性和防護能力，金屬外殼更加牢固抗沖擊。
旋轉編碼器優點：體積小、質量輕、結構緊湊、安裝方便等。
旋轉編碼器電氣特性:
|
輸出電路 |
集電極開路輸出 |
電壓輸出 |
互補輸出 |
長線驅動輸出 |
|
電源電壓Vcc |
5-26 |
5-26 |
5±0.25 5-26 |
5±0.25 5-26 |
|
消耗電流 |
≤80mA |
≤80mA |
≤80mA |
≤150mA |
|
負載電流 |
40mA |
40mA |
40mA |
60mA |
|
輸出H高電平 |
最小Vcc*70% |
最小Vcc-2.5V |
最小Vcc-1.5V |
最小Vcc 3.4V |
|
輸出低高電平 |
最大0.4V |
最大0.4V |
最大0.8V |
最大0.4V |
|
上升時間Tr |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
下降時間Tf |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
最高頻率響應 |
100kHz |
100kHz |
100kHz |
100kHz |
旋轉編碼器機械特性:
|
每分鐘最大轉速r/min |
起動扭矩 |
軸最大負荷 |
抗沖擊 |
抗振動 |
|
6000 |
＜0.03Nm |
徑向15N軸向10N |
50G/11ms |
10G 10-2000Hz |
|
轉動慣量 |
工作溫度 |
儲存溫度 |
防護等級 |
重量 |
|
4X10-8kg㎡ |
-25~80℃ |
-30~85℃ |
IP51 |
70g |
旋轉編碼器是集光、機、電精密技術于一體的高新技術結晶。通過光電轉換，可將輸出軸的角位移、角速度等機械量轉換成相應的電脈沖以數字量輸出。
●訂購旋轉編碼器時，請詳細注明所選的型號、出線方式，每轉輸出脈沖數、電源電壓、信號輸出方式，并注意所選型號的機械安裝尺寸是否滿足您的要求。如有特殊要求請注明。
●旋轉編碼器每轉輸出脈沖數應根據下列公式選擇：編碼器每轉對應的位移量（長度、角度）
編碼器每轉對應的位移量（長度、角度）
每轉輸出脈沖數(p／r)=——————————————————
設計分辨率
●增量式旋轉編碼器軸旋轉時，有相應的脈沖輸出，其旋轉方向的判別和脈沖數量的增減需借助外部的判向電路和計數器來實現。
●其計數起點可任意設定，并可實現多圈的無限累加和測量。還可以把每轉發出的一個脈沖的Z信號，作為參考機械零位。
●旋轉編碼器的軸轉一圈會輸出固定的脈沖。對于光學式旋轉編碼器，輸出脈沖數與編碼光柵的刻線數相同。需要提高分辨率時，可利用90度相位差的A.B兩路信號，對原信號進行倍頻或更換高分辨率旋轉編碼器。
全控光電技術經營理念：“以技術求發展，以質量求生存，以管理求效益，以信譽求市場”的創業精神，并且其使用壽命和性能已處于國際國內領先地位。“科技以人為本，市場以優為先”，我公司產品從關鍵零部件專機生產，關鍵元器件原裝進口，關鍵工序?qū)C自動化裝配，從而保證了產品質量的一致性、高性能和用戶的滿意率。我公司重合同、守信用，歡迎廣大用戶選用本公司產品，屆時我公司將以特有的企業文化竭誠為廣大用戶提供良好的服務。
◇選擇我們旋轉編碼器理由：
◇有性價比才有競爭力專業的品質和超平的出廠價，是我司的核心竟?fàn)? 力。
◇制作優質旋轉編碼器產品
專業的管理團隊和先進的生產設備是我們成就優質產品的有力保障，真誠歡迎你隨時咨詢。
◇一站式服務客戶：放心、省心、舒心
從設計、制作、后加工、到快遞送貨上門我們實行一站式服務；與您精誠合作，共創雙贏。
更多關于批發零售深圳全控光電旋轉編碼器 現貨推挽輸出旋轉編碼器選型疑問請聯系我們，感謝您的光臨！期待您的咨詢！
|
