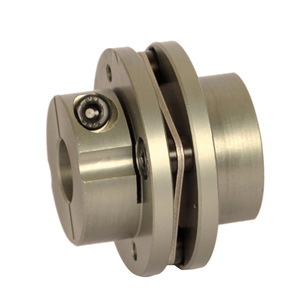

GKJ-CS系列單組簧片階梯形膜片彈性聯軸器 尖頭單膜片彈性聯軸器
特點：
膜片彈性聯軸器具有高靈敏度、高扭矩剛性
零回轉間隙
順時針與逆時針回轉特性完全相同
不銹鋼膜片補償角向和軸向偏差
免維護，超強抗油和耐腐蝕性
利用夾緊螺絲固定，安裝方便
規格詳細技術參數
|
型號
Model |
外徑
D
(mm) |
長度
L
(mm) |
螺絲
M |
d1/d2
軸徑 (mm) |
擰緊
力矩(N.m) |
額定
扭距
(N.m) |
最大
扭距
(N.m) |
軸向
偏差
(mm) |
角向偏差(℃) |
最高軸速
(rpm ) |
重量
（g） |
|
GKD34×27CS |
34 |
27 |
M3 |
6-9 |
1.5 |
2.8 |
5.8 |
±0.15 |
1.0 |
6000 |
31 |
|
GKD44×34CS |
44 |
34 |
M4 |
10-14 |
3.4 |
9 |
17.4 |
±0.15 |
1.0 |
6000 |
70 |
|
GKD56×45CS |
56 |
45 |
M5 |
14-20 |
7 |
25 |
50 |
±0.15 |
1.0 |
6000 |
175 |
|
GKD68×54CS |
68 |
54 |
M6 |
15-25 |
14.0 |
55 |
110 |
±0.15 |
1.0 |
6000 |
280 |
|
GKD82×68CS |
82 |
68 |
M8 |
20-30 |
25.0 |
80 |
160 |
±0.15 |
1.0 |
6000 |
600 |
