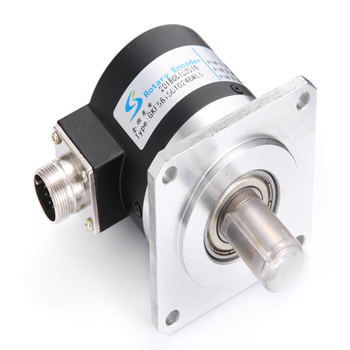

GKF58系列增量式旋轉編碼器 主軸編碼器 數控機床編碼器
用途：自動控制、自動測量、搖控、計算機技術以及在數控機床上作角度和橫、縱坐標的測量等
特點：內部采用ASIC器件，可靠性高，壽命長，抗干擾性能強，不銹鋼主軸具有更高的穩定性和防護能力。
優點：質量輕、結構緊湊、多種脈沖選擇、安裝方便等。
電氣特性:
|
輸出電路 |
集電極開路輸出 |
電壓輸出 |
互補輸出 |
長線驅動輸出 |
|
電源電壓Vcc |
5-26 |
5-26 |
5±0.25 5-26 |
5±0.25 5-26 |
|
消耗電流 |
≤80 mA |
≤80mA |
≤80mA |
≤150mA |
|
負載電流 |
40 mA |
40mA |
40mA |
60mA |
|
輸出H高電平 |
最小Vcc*70% |
最小Vcc-2.5V |
最小Vcc-1.5V |
最小Vcc 3.4V |
|
輸出低高電平 |
最大0.4V |
最大0.4V |
最大0.8V |
最大0.4V |
|
上升時間Tr |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
下降時間Tf |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
最高頻率響應 |
300kHz |
300kHz |
300kHz |
300kHz |
機械特性:
|
每分鐘最大轉速r/min |
起動扭矩 |
軸最大負荷 |
抗沖擊 |
抗振動 |
|
6000 |
＜0.05Nm |
徑向80N 軸向40N |
50G/11ms |
10G 10-2000Hz |
|
轉動慣量 |
工作溫度 |
儲存溫度 |
防護等級 |
重量 |
|
4X10-8kg㎡ |
-25~85℃ |
-35~95℃ |
IP51 |
600g |
接線表：
|
信號 |
A |
B |
Z |
A- |
B- |
Z- |
Vcc |
GND |
屏蔽 |
|
顏色 |
綠 |
白 |
黃 |
棕 |
灰 |
橙 |
紅 |
黑 |
銅網 |
|
7PIN插頭 |
3 |
5 |
2 |
--- |
--- |
--- |
1 |
4 |
6 |
|
9PIN插頭 |
5 |
3 |
2 |
7 |
6 |
8 |
1 |
4 |
9 |
|
