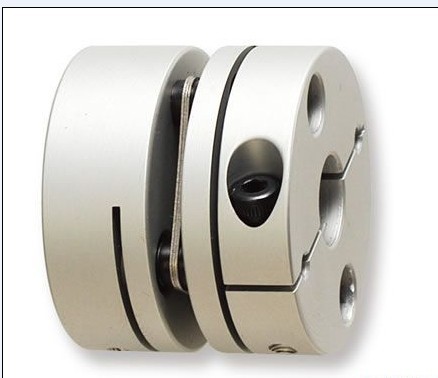

GK-CS單組簧片型夾緊固定膜片彈性聯軸器 單膜片聯軸器
特點：
膜片彈性聯軸器具有卓越高靈敏度、高扭矩剛性、大扭矩承載
零回轉間隙
順時針與逆時針回轉特性完全相同
不銹鋼膜片補償徑向、角向和軸向偏差
免維護，超強抗油和耐腐蝕性
利用夾緊螺絲固定，安裝方便
常用于伺服電機、步進電機聯接
規格詳細技術參數
|
型號
Model |
外徑
D
(mm) |
長度
L
(mm) |
螺絲
M |
d1/d2
軸徑 (mm) |
擰緊
力矩(N.m) |
額定
扭距
(N.m) |
最大
扭距
(N.m) |
軸向
偏差
(mm) |
角向偏差(℃) |
最高軸速
(rpm ) |
重量
（g） |
|
GK26×25.5CS |
26 |
25.5 |
M3 |
5-10 |
1.5 |
1.4 |
2.8 |
±0.2 |
1.0 |
10000 |
25 |
|
GK34×31.3CS |
34 |
31.3 |
M4 |
8-14 |
1.5 |
2.8 |
5.6 |
±0.2 |
1.0 |
10000 |
50 |
|
GK39×34CS |
39 |
34 |
M4 |
10-16 |
2.5 |
5.8 |
11.6 |
±0.2 |
1.0 |
10000 |
80 |
|
GK44×34CS |
44 |
34 |
M4 |
11-19 |
2.5 |
8.7 |
17.4 |
±0.2 |
1.0 |
10000 |
100 |
|
GK56×45CS |
56 |
45 |
M5 |
14-24 |
7.0 |
25 |
50 |
±0.2 |
1.0 |
10000 |
210 |
|
GK68×54CS |
68 |
54 |
M6 |
19-35 |
12 |
55 |
110 |
±0.2 |
1.0 |
10000 |
370 |
|
GK82×68CS |
82 |
68 |
M8 |
24-40 |
16 |
80 |
160 |
±0.2 |
1.0 |
10000 |
710 |
|
